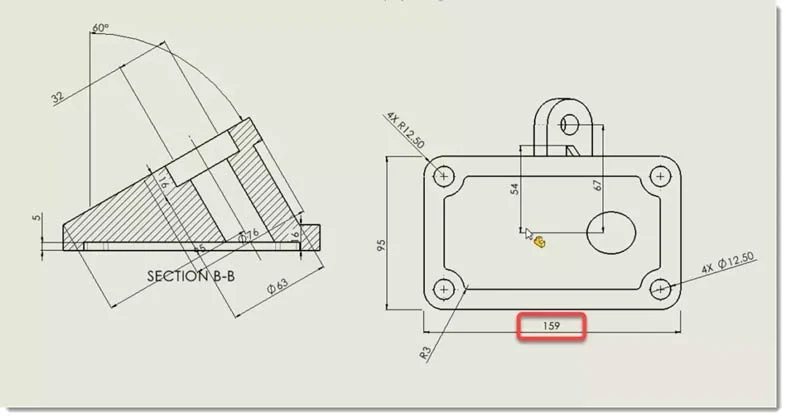

تنظیمات dimension در سالیدورک

شناخت کلی از ابعاد و کاربرد آن در طراحی

ابعاد یا Dimension در سالیدورک به شما امکان می دهد که اندازه های دقیق برای قطعات و مونتاژهای خود تعیین کنید. این ویژگی به خصوص در پروژه هایی که نیاز به دقت بالا دارند بسیار حائز اهمیت است. پس اگر در حال طراحی پیچیده ای هستید یا یک پروژه صنعتی دارید باید با بخش ابعاد به خوبی آشنا شوید.

انتخاب واحد اندازه گیری

در سالیدورک انتخاب واحد (میلی متر اینچ و…) اولین گام در تنظیمات Dimension است. این موضوع را ساده نگیرید! انتخاب نادرست واحدها می تواند کل پروژه تان را به هم بریزد.

• چگونه واحد را تغییر دهیم؟
• از منوی Options به قسمت Document Properties بروید.
• بخش Units را انتخاب و واحد مناسب را تعیین کنید.

توصیه : اگر با تیمی بین المللی کار می کنید همیشه مطمئن شوید که همه از واحد یکسانی استفاده می کنند. تکرار اشتباهات واحدها خیلی از پروژه ها را به هم زده!

ایجاد و ویرایش ابعاد پایه ای در Sketch

ابعاد پایه ای همان چیزی هستند که در مرحله طراحی اسکچ (Sketch) به کار می آیند. این ابعاد به شما کمک می کنند تا طراحی خود را به صورت دقیق و متقارن انجام دهید.

• چگونه بعد پایه ای ایجاد کنیم؟
• ابزار Smart Dimension را از نوار ابزار Sketch انتخاب کنید.
• روی هر بخش از اسکچ کلیک کنید و اندازه دلخواه را وارد نمایید.

استفاده از Smart Dimension برای ابعاد پویا

Smart Dimension یکی از جذاب ترین ابزارهای سالیدورک برای تنظیم خودکار اندازه ها است. این ابزار به شما امکان می دهد تا به سرعت ابعاد دقیقی را روی طرح اعمال کنید و با تغییرات پویا در طراحی مواجه شوید.

• نکات مهم در استفاده از Smart Dimension :
• استفاده از کنترل های زاویه ای برای ابعاد کردن زاویه ها.
• اعمال بعد روی خطوط متقارن یا نقاط حساس به هندسه که در طراحی مهم اند.

پیشنهاد : همیشه بعد از تنظیمات اولیه یک بازبینی دقیق انجام دهید تا از تطابق ابعاد با نیازهای طراحی تان مطمئن شوید.

تنظیم ابعاد در مونتاژ (Assembly)

بعد از طراحی قطعات در مرحله مونتاژ ابعاد را مجدداً تنظیم کنید تا تمام قطعات به درستی در کنار یکدیگر قرار گیرند. در این مرحله می توانید از ابزار Mate برای تعیین روابط بین قطعات استفاده کنید و مطمئن شوید که ابعاد تنظیم شده با سایر قطعات هماهنگ هستند.

تنظیمات پیشرفته برای ابعادهای سفارشی

اگر نیاز به ابعاد پیچیده تر دارید سالیدورک قابلیت های ویژه ای در اختیار شما قرار می دهد :

1. ابعاد سفارشی : می توانید انواع مختلف اندازه ها را مانند قطرها و شعاع ها تنظیم کنید.
2. بخش Geometric Dimensioning and Tolerancing (GD&T) : در این قسمت تنظیماتی برای دقت بالا و استانداردهای خاص صنعتی وجود دارد.

استفاده از Styleهای مختلف در ابعاد

استفاده از Styleهای مختلف در سالیدورک به شما کمک می کند تا ظاهری مرتب و استاندارد در تنظیمات ابعاد خود داشته باشید. این موضوع در پروژه های حرفه ای اهمیت ویژه ای دارد. نحوه کار با Styleها را در آموزش سالیدورک بخوانید.

جدول تنظیمات و کاربردهای کلیدی

در جدول زیر برخی از مهم ترین تنظیمات Dimension و کاربردهای آن ها را می بینید :

تنظیمات	توضیحات	کاربرد
Smart Dimension	اندازه گیری هوشمند و خودکار	مناسب برای طراحی سریع
Driven Dimension	ابعادی که به طور خودکار محاسبه می شود	برای طرح های وابسته
Geometric Dimensioning & Tolerancing (GD&T)	استانداردهای تلرانس و دقت	برای پروژه های صنعتی و حساس

تنظیمات اتوماتیک برای ابعاد (Auto Dimensioning)

این ابزار به شما کمک می کند تا در طراحی های پیچیده ابعاد را به طور خودکار بر اساس استانداردهای مشخصی تنظیم کنید. این کار باعث صرفه جویی در زمان و افزایش دقت طراحی می شود.

نتیجه گیری

تنظیمات ابعاد در سالیدورک تنها یک گزینه ساده نیستند؛ بلکه بخش مهمی از دقت و کارایی نهایی پروژه شما را تعیین می کنند. هرچه در تنظیمات ابعاد دقت بیشتری داشته باشید نتیجه نهایی پروژه شما دقیق تر و حرفه ای تر خواهد بود.

پرسش و پاسخ

سوال ۱ : چگونه می توان ابعاد را تغییر داد بدون آنکه اسکچ دچار مشکل شود؟

• می توانید از Driven Dimension استفاده کنید تا تغییرات ابعاد روی طراحی تأثیر منفی نگذارد.

سوال ۲ : آیا می توان واحد ابعاد را در وسط طراحی تغییر داد؟

• بله از قسمت Document Properties واحد را تغییر دهید اما تغییر واحد در وسط پروژه ممکن است ابعاد را به هم بریزد پس دقت کنید.

سوال ۳ : چه تنظیماتی برای کار با تیم های بین المللی بهتر است؟

• بهترین روش استفاده از استانداردهای ISO یا ANSI برای ابعاد است تا همه به یک استاندارد مشخص پایبند باشند.

امیدواریم این راهنما برایتان مفید باشد و با استفاده از آن بتوانید طراحی های خود را دقیق تر و حرفه ای تر پیش ببرید!
